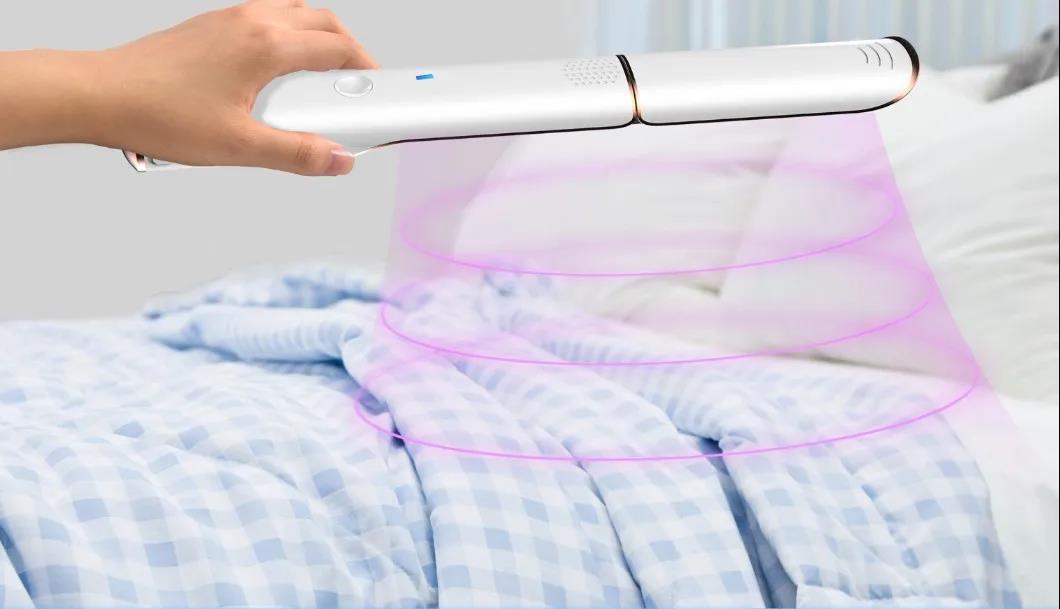

紫外線消毒燈，顧名思義，便是利用紫外線進行滅菌消毒的燈具，紫外線向外輻射波長為253.7nm的紫外線(UV)，該段波長的紫外線殺菌能力極強，可以迅速破壞細菌、病毒的DNA和RNA，因此可用于對水、空氣、衣物消毒，但不可直接應用于人體，長時間作用于人體會引起皮膚紅腫，脫屑，結膜以及角膜發炎。
傳統的紫外線燈多數為燈管，需要高壓輸入，不易于攜帶，LED紫外線燈解決了這個缺點，它的單顆燈珠電壓一般為6-7V，這樣便可以利用單顆鋰電池供電，隨處攜帶，使用方便。
疫情之下，安能獨善其身，抗疫還沒有結束，為了答謝新老客戶的厚愛，一款利用南麟電源IC開發的LED紫外線消毒燈方案應運而生。
該紫外線消毒燈方案大致可以分為充電、升壓、MCU控制三個部分，具體方案如下：

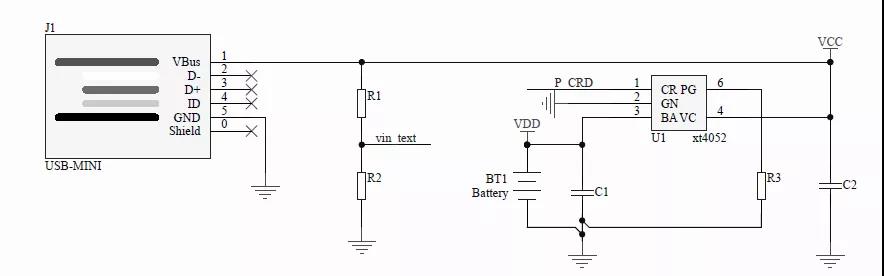

一．充電部分 XT4052
XT4052是一款完善的單節鋰電池恒流恒壓線性電源管理芯片。
采用SOT23-5的封裝形式，更加方便應用
專門設計適用于USB的供電規格
在應用上不需要外部電阻和阻塞二極管
芯片內部集成熱反饋，防止溫度過高，有效保護芯片
由于單節鋰電池最高電壓只有4.2V，遠遠達不到LED紫外線燈的供電需求，因此我們選用LN2120芯片，可以有效地給燈珠提供一個恒定的電流。
LN2120是一款固定頻率、恒定電流的升壓DC/DC控制器,主要用于高清屏等設備上的背光LED驅動。
輸出電壓最高可以達到24V
輸入電壓為3.6V時，能驅動17并3串，共51個LED
內部集成過壓和溫度保護
LED的亮度可以外加一個PWM信號來控制
內部集成一個內阻0.2Ω的功率管

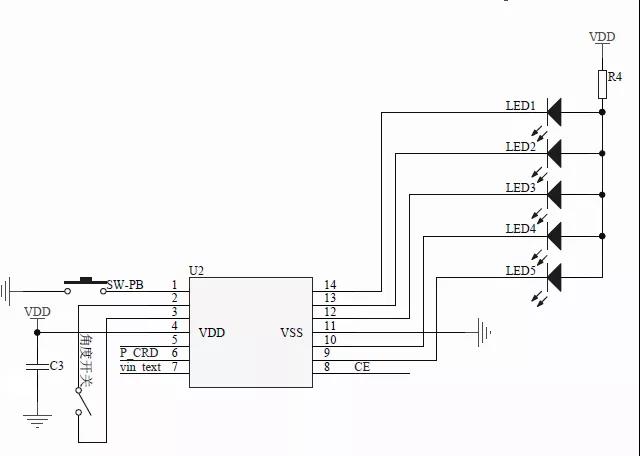

三．MCU控制部分
控制部分包含開關按鍵、電量顯示、角度檢測、充電輸入檢測、PWM控制等功能。

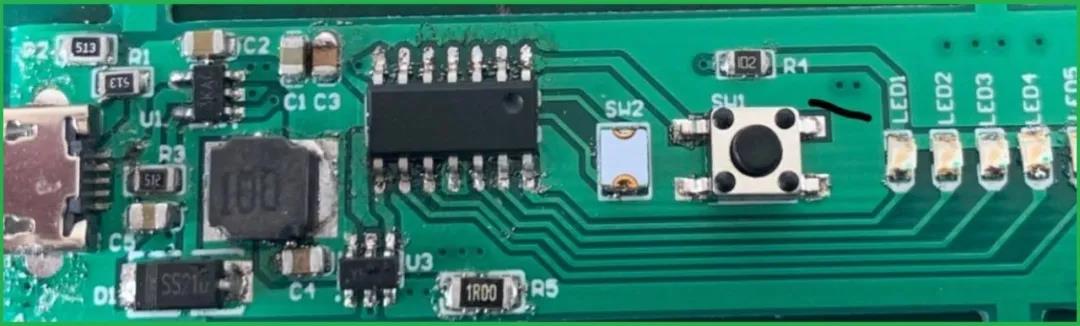

南麟紫外消毒燈方案實物圖如下：
