作為TWS耳機伴侶，用作收納及充電的耳機倉必不可少，用戶可隨時隨地將耳機放入倉內，給耳機補充電能，延長續航時間。隨著無線充電技術的普及，支持無線充電功能的TWS耳機倉應運而生。其內置無線充電接收模組，能夠放在無線充電器上進行充電，實現無線藍牙+無線充電的"真無線"功能，給用戶帶來更好體驗。

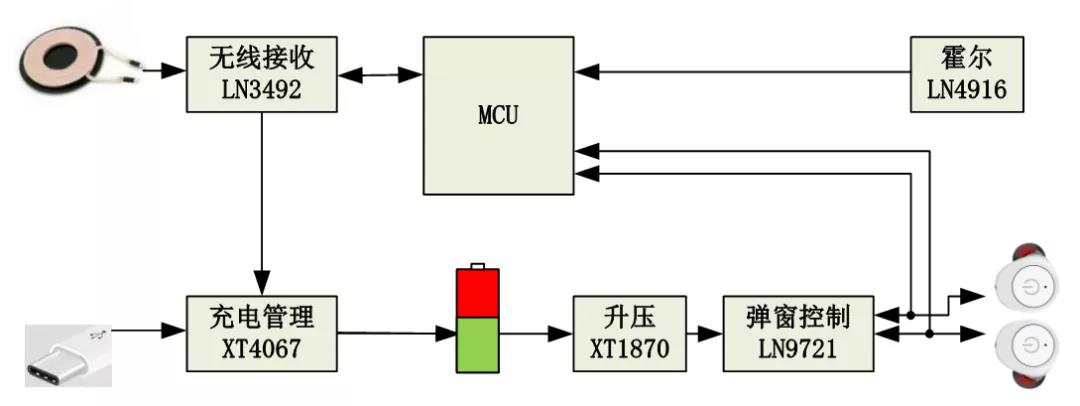

該TWS耳機倉系統框圖如下：

南麟TWS耳機倉方案有如下特點：

• 支持5W無線充電和外部Type-C充電

• 支持WPS無線充電聯盟Qi通信協議

• 超低待機功耗

• 支持彈窗功能

• BOM簡單，性價比高

    南麟TWS耳機倉方案中關鍵物料介紹：

?充電管理芯片 XT4067

• 超低消耗電流：輸入端待機功耗20uA，BAT端待機功耗小于0. 1uA

• 可編程電流設置，可支持10mA~1000mA充電

• 7V OVP保護，12V工藝耐壓

• DFN2020-8L封裝




?升壓芯片 XT1870

• 1M工作頻率，支持小電感，小電容，降低BOM成本

• 3.0-4.2V輸入，5V輸出，可帶載400mA以上

• 待機電流8uA，關斷電流＜0.1uA，高效延長了耳機倉的待機時間

• 效率高達94%

• SOT23-5超小封裝




?霍爾開關 LN4916

• 3.5mT的典型磁感應強度

• 4uA的待機功耗

• 單極性HALL，S極觸發，提高系統的抗干擾性能

• 采用SOT553超小封裝
